幀中繼承擔業務藉助Q.922協議的核心協議當做數據鏈路層協議,並公開地傳送DL-CORE用戶數據。

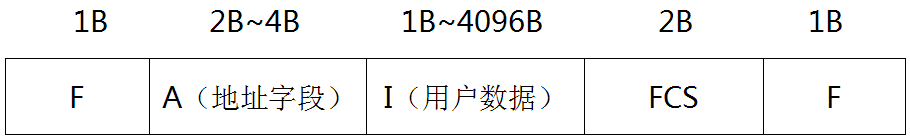

1.(1)幀中繼的幀結構:

由4種字段組成,如下圖所示。

(1)F——標誌字段,一個字節組成了01111110。它的功能是說明一個幀的起始與結束。為了防止在其他數據信息中隨機出現的0111110序列影響同步,通常借逢5插1的技術處理數據,即對連着的5個1位後插一個0位。在接收端再去除。

(2)A(地址字段)的主要是為了尋址,而且還能進行擁塞管理。通常地址字段由2個字節構成。若2B的地址字段不夠,由於10位的DLCI最多能支撐1023個PVC,如所需PVC數突破這個值,則可擴展到3B或4B。现在我國還沒有投入使用。

①DLCI:數據鏈路連接標識符有10位組成部分,能給出1023個PVC。

②EA:擴充地址位,能把地址字段擴充到3B或4B,现在還沒有用。最後字節的EA為1,前面的EA為0。

③C/R:命令響應指示位,被公開地從一個終端傳到另一終端。它的作用是辨識該幀是命令幀或是響應幀。命令幀的C/R地方0,響應幀的C/R地方1,现在還沒有使用。

④FECN:前向顯示擁塞通知,置1說明前向可能會擁塞。

⑤BECN:後向顯示擁塞通知,置1說明後向可能會擁塞。

⑥DE:可丟棄位。DE置1,表明該幀在擁塞時可丟棄。

(3)I(用戶數據)——信息字段。應由整數個字節組成。

(4)FCS——幀校驗序列。一個2B的序列,用來核驗幀是否有差錯。幀中繼網中,若傳輸有錯誤,則該幀丟掉,終端用戶會告知發端重發。

2.數據鏈路層核心協議在ISDN協議結構中的位置

在ISDN環境中,幀中繼協議有U平面和C平面兩部分,其中U平面第2層還能分為DL- CONTROL和DL-CORE兩個子層。

3.數據鏈路層核心業務的數據傳送功能

數據鏈路層核心業務是數據的傳送。僅用DL-CORE-DATA,來讓核心業務在用戶間傳送數據。因數據傳送不證明服務,因此僅有DL-CORE-DATA請求和指示兩種原語可用。

4.幀中繼層管理功能

DL-CORE子層實體是藉助原語與除它外的實體來通信的。

永久幀中繼承擔連接時,與 DL-CORE協議相關的信息都被DL-CORE層管理實體保護。對於即時的幀中繼承擔連接,設立和放了DL-CORE連接都是第三層做到。與 DL-CORE協議相關的信息都由第三層和 DL-CORE子層協調來管理的。
